Tableau學習系列(9):儀錶板

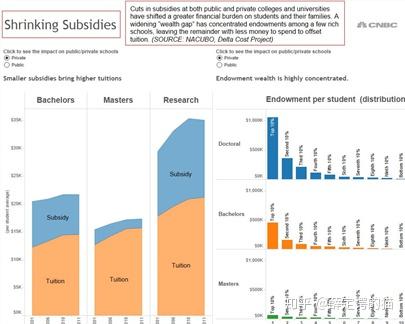

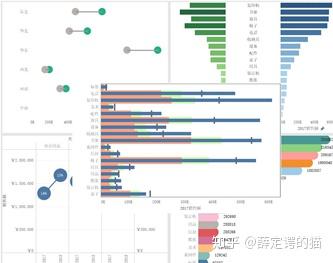

經常會在網上看到一些Tableau的製作的精美圖表,大部分都是同偶儀錶板實現的。
Tableau儀錶板:是顯示在單一位置的多個工作表、圖形和支援訊息的集合,便於同時比較和監視各種數據,同時還可以在儀錶板上添加篩選器、突出顯示等操作,實現關聯數據的交互分析和展示。
1 儀表板基礎
儀錶板介面大體可分為三個部分,分別為視圖區、儀錶板視窗、布局視窗。

- 儀錶板視窗包括:設置「大小」、工作表區、物件"、佈局方式等內容。
- 布局視窗包括:設置位置、邊界"、"背景"、"邊距"等內容。

1.1 儀錶板視窗
該視窗的主要功能是對儀錶板檢視的佈局方式、佈局內容等進行設置。
1.1.1"大小"區
對儀錶板的高度和寬度尺寸進行設置
1.1.2"工作表"區

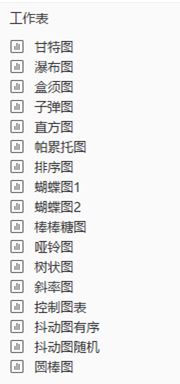

列出當前工作簿中的所有工作表,需要在儀錶板中使用某工作表,只需按兩下或拖動目標工作表即可。
1.1.3"物件"區
包括8項內容,並歸為佈局內容和佈局方式兩種類型
- 布局內容
包括圖像、文本、網頁、按鈕、擴展等可以添加到儀錶板的內容,用於輔助展現儀錶板主題的相關要素,以便於進一步豐富展現內容。
- 佈局內容-文本
用於向儀錶板添加文本塊,如標題、說明等。 如下圖中的紅色標記。
- 佈局內容-圖像
用於向儀錶板中添加靜態圖像檔,如公司Logo或描述性圖表。 如下圖左上角的紅色標記。

- 佈局內容-網頁
用於向儀錶板中嵌入網頁,實現在儀錶板中直接訪問網頁,而無需打開瀏覽器視窗。 如下圖:

- 布局內容-空白
向儀錶板添加空白區域,簡單理解,"空白"物件就是一個佔位元,多用於儀錶板排版及布局優化。
- 佈局容器
分為"水準"和"垂直"兩種。 佈局容器在使用tableau創建儀錶板時進行排版的工具。
- 佈局方式
佈局方式是儀錶板中各容器、工作表、圖片等各種物件的放置方式,分平鋪和浮動兩種。
- 佈局方式-平鋪佈局
視圖或物件以此屬性放置時,會根據儀錶板大小進行大小調整,平鋪專案不會相互重疊。

- 佈局方式-浮動佈局
視圖或物件以此屬性放置時,可以被隨意調整大小與位置,如放在其他物件上方。
2 交互
在tableau中的交互操作主要分為三種,分別是突出顯示、篩選器和URL連結。
2.1突出顯示
強調被選中的內容,淡化未選中的其他內容,有兩種方式:「螢光筆」方式,操作視窗方式
2.1.1"螢光筆"
設置「螢光筆」是實現「突出顯示」最便捷的方法。 具體就是在相關圖例上,點擊「螢光筆」圖示以啟動該功能。
啟動「螢光筆」後,在儀錶板上即可實現選中內容的突出顯示。

2.1.2"操作"視窗方式

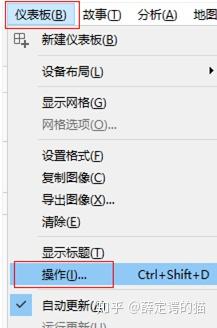

對「突出顯示」有其他個人化需求,還可以通過「儀錶板」→「操作」路徑,在彈出的「操作」視窗進行設置。

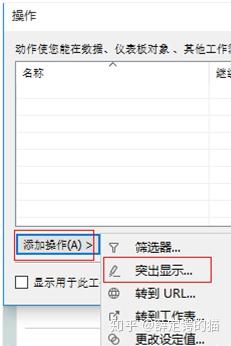

通過「添加操作」→」突出顯示「路徑,可以彈出」突出顯示「設置視窗。

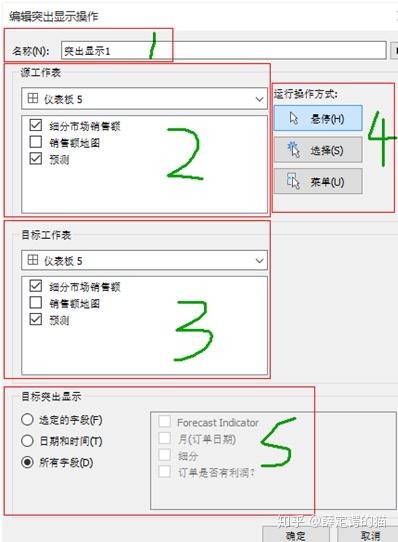

在彈出的設置視窗中,有5個方面的內容需要設置:
- 名稱:可以根據需要自定義「突出顯示」操作的名稱,便於識別
- 源工作表:用於設置觸發「突出顯示」的工作表
- 目標工作表:用於設置「突出顯示」觸發後,哪些工作表的匹配內容會隨之高亮顯示
- 運行操作方式:觸發「突出顯示」的方式
- "懸停":指滑鼠放在源工作表上,即可觸發"突出顯示"
- "選擇":指需要源工作表上通過滑鼠點擊後,才能觸發"突出顯示"
- "菜單":指在源工作表上通過滑鼠點擊後,還要再進一步選擇"突出顯示"的名稱,才能觸發"突出顯示"
5. 目標突出顯示:指選擇需要突出顯示的欄位,預設是所有欄位。
按照上圖進行設置后,儀錶板的突出顯示效果如下所示:

2.2 篩選器
篩選器"操作可以實現工作表之間的關聯展示。 進入路徑與「突出顯示」一樣,即「儀錶板」→「操作」→「添加操作」→「篩選器」。。
如果我們希望在點擊儀錶板地圖上的不同區域時,其他檢視能夠同步顯示所選區域的相關訊息,即將「銷售額地圖」作為一個篩選器來進行交互,可以在上面彈出的「篩選器」視窗進行如下設置:
- 名稱:可以根據需要任意填寫
- 源工作表:因為只打算將"銷售額地圖"作為篩選器,所以這裡僅勾選"銷售額地圖"
- 目標工作表:用於設置希望根據源工作表篩選結果實現同步變化的工作表,這裡是"細分市場銷售額"和"預測"兩張工作表
- 運行操作方式:與「突出顯示」類似,這裡採用「選擇」方式
- 清除選定內容將會:用於設置清除篩選後,之前的篩選結果採取何種方式展現, 這裡選擇"顯示所有值"
- 目標篩選器:設置用於篩選的字段,這裡選擇"所有欄位"

根據上圖進行設置后,儀錶板的篩選操作效果如下所示:

2.3URL連接
添加URL連結,可以在選中源工作表的特定物件時,彈出需要展示的網頁。 添加URL的路徑與上面兩種交互操作的路徑一致,即"儀錶板"→"操作"→"添加操作"→"轉到URL"。 URL視窗的設定如下:
- 名稱:可以根據需要任意填寫,這裡通過點擊小三角,設置動態名稱
- 源工作表:選擇需要彈出URL連結的工作表
- URL:填入需要彈出的網頁網址,這裡加上了百度的關鍵字,並將引入動態欄位,實現點擊不同目標,打開對應網頁的效果
- 運行操作方式:這裡選擇"功能表"

設置完成後,在「銷售額」視圖的相關對象進行點擊,即可在彈出的功能表中顯示"百度xxx"的連結。
