WebGL進階——走進圖形噪聲
導語：大自然蘊含著各式各樣的紋理，小到細胞菌落分佈，大到宇宙星球表面。運用圖形噪聲，我們可以在3d場景中模擬它們，本文就帶大家一起走進萬能的圖形噪聲。
概述
圖形噪聲，是計算機圖形學中一類隨機算法，經常用來模擬自然界中的各種紋理材質，如下圖的雲、山脈等，都是通過噪聲算法模擬出來的。
通過不同的噪聲算法，作用在物體紋理和材質細節，我們可以模擬不同類型的材質。
基礎噪聲算法
一個基礎的噪聲函數的入參通常是一個點坐標（這個點坐標可以是二維的、三維的，甚至N維），返回值是一個浮點數值： noise(vec2(x,y)) 。
我們將這個浮點值轉成灰度顏色，形成噪聲圖，具體可以通過編寫片元著色器程序來繪製。
上圖是各類噪聲函數在片元著色器中的運行效果，代碼如下：
// noise fragment shadervaryingvec2uv;floatnoise(vec2p){// TODO}voidmain(){floatn=noise(uv);// 通过噪声函数计算片元坐标对应噪声值gl_FragColor=vec4(n,n,n,1.0);}其中noise(uv)的入參uv是片元坐標，返回的噪聲值映射在片元的顏色上。
目前基礎噪聲算法比較主流的有兩類：1. 梯度噪聲；2. 細胞噪聲；
梯度噪聲(Gradient Noise)
梯度噪聲產生的紋理具有連續性，所以經常用來模擬山脈、雲朵等具有連續性的物質，該類噪聲的典型代表是Perlin Noise。
其它梯度噪聲還有Simplex Noise和Wavelet Noise，它們也是由Perlin Noise演變而來。
算法步驟
梯度噪聲是通過多個隨機梯度相互影響計算得到，通過梯度向量的方向與片元的位置計算噪聲值。這里以2d舉例，主要分為四步：1. 網格生成；2. 網格隨機梯度生成；3. 梯度貢獻值計算；4. 平滑插值
第一步，我們將2d平面分成m×n個大小相同的網格，具體數值取決於我們需要生成的紋理密度（下面以4×4作為例子）；

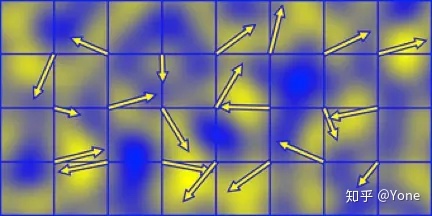

#define SCALE 4. // 将平面分为 4 × 4 个正方形网格floatnoise(vec2p){p*=SCALE;// TODO}第二步，梯度向量生成，這一步是根據第一步生成的網格的頂點來產生隨機向量，四個頂點就有四個梯度向量；
我們需要將每個網格對應的隨機向量記錄下來，確保不同片元在相同網格中獲取的隨機向量是一致的。
// 输入网格顶点位置，输出随机向量vec2random(vec2p){return-1.0+2.0*fract(sin(vec2(dot(p,vec2(127.1,311.7)),dot(p,vec2(269.5,183.3))))*43758.5453);}如上，借用三角函數sin(θ)的來生成隨機值，入參是網格頂點的坐標，返回值是隨機向量。
第三步，梯度貢獻計算，這一步是通過計算四個梯度向量對當前片元點P的影響，主要先求出點P到四個頂點的距離向量，然後和對應的梯度向量進行點積。
如圖，網格內的片元點P的四個頂點距離向量為a1, a2, a3, a4，此時將距離向量與梯度向量g1, g2, g3, g4進行點積運算：c[i] = a[i] · g[i]；
第四步，平滑插值，這一步我們對四個貢獻值進行線性疊加，使用smoothstep()方法，平滑網格邊界，最終得到當前片元的噪聲值。具體代碼如下：
floatnoise_perlin(vec2p){vec2i=floor(p);//獲取當前網格索引ivec2f=fract(p);//獲取當前片元在網格內的相對位置//計算梯度貢獻值floata=dot(random(i),f);//梯度向量與距離向量點積運算floatb=dot(random(i+vec2(1.,0.)),f-vec2(1.,0.));floatc=dot(random(i+vec2(0.,1.)),f-vec2(0.,1.));floatd=dot(random(i+vec2(1.,1.)),f-vec2(1.,1.));//平滑插值vec2u=smoothstep(0.,1.,f);//疊加四個梯度貢獻值returnmix(mix(a,b,u.x),mix(c,d,u.x),u.y);}細胞噪聲(Celluar Noise)
Celluar Noise生成的噪聲圖由很多個“晶胞”組成，每個晶胞向外擴張，晶胞之間相互抑制。這類噪聲可以模擬細胞形態、皮革紋理等。
算法步驟
細胞噪聲算法主要通過距離場的形式實現的，以單個特徵點為中心的徑向漸變，多個特徵點共同作用而成。主要分為三步：1. 網格生成；2. 特徵點生成；3. 最近特徵點計算
第一步，網格生成：將平面劃分為m×n個網格，這一步和梯度噪聲的第一步一樣；
第二步，特徵點生成：為每個網格分配一個特徵點v[i,j] ，這個特徵點的位置在網格內隨機。
// 输入网格索引，输出网格特征点坐标vec2random(vec2st){returnfract(sin(vec2(dot(st,vec2(127.1,311.7)),dot(st,vec2(269.5,183.3))))*43758.5453);}第三步，針對當前像素點p，計算出距離點p最近的特徵點v，將點p到點v的距離記為F1；

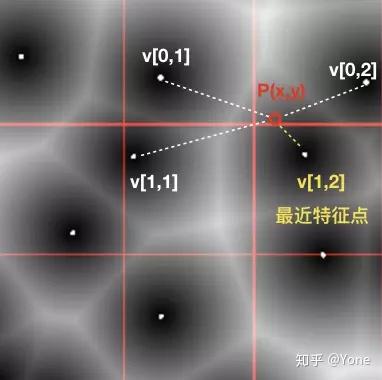

floatnoise(vec2p){vec2i=floor(p);//獲取當前網格索引ivec2f=fract(p);//獲取當前片元在網格內的相對位置floatF1=1.;//遍歷當前像素點相鄰的9個網格特徵點for(intj=-1;j<=1;j++){for(intk=-1;k<=1;k++){vec2neighbor=vec2(float(j),float(k));vec2point=random(i+neighbor);floatd=length(point+neighbor-f);F1=min(F1,d);}}returnF1;}求解F1，我們可以遍歷所有特徵點v，計算每個特徵點v到點p的距離，再取出最小的距離F1；但實際上，我們只需遍歷離點p最近的網格特徵點即可。在2d中，則最多遍歷包括自身相連的9個網格，如圖：
最後一步，將F1映射為當前像素點的顏色值，可以是gl_FragColor = vec4(vec3(pow(noise(uv), 2.)), 1.0); 。
不僅如此，我們還可以取特徵點v到點p第二近的距離F2，通過F2 - F1，得到類似泰森多變形的紋理，如上圖最右側。
噪聲算法組合

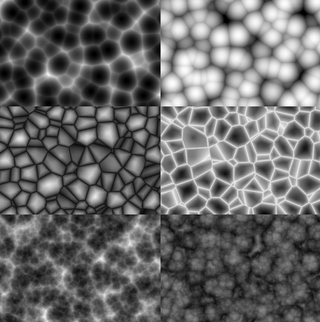

前面介紹了兩種主流的基礎噪聲算法，我們可以通過對多個不同頻率的同類噪聲進行運算，產生更為自然的效果，下圖是經過分形操作後的噪聲紋理。
分形布朗運動（Fractal Brownian Motion）
分形布朗運動，簡稱fbm，是通過將不同頻率和振幅的噪聲函數進行操作，最常用的方法是：將頻率乘2的倍數，振幅除2的倍數，線性相加。
- 公式：
fbm = noise(st) + 0.5 * noise(2*st) + 0.25 * noise(4*st)
// fragment shader片元着色器#define OCTAVE_NUM 5// 叠加5次的分形噪声floatfbm_noise(vec2p){floatf=0.0;p=p*4.0;floata=1.;for(inti=0;i<OCTAVE_NUM;i++){f+=a*noise(p);p=4.0*p;a/=4.;}returnf;}湍流（Turbulence）
另外一種變種是在fbm中對噪聲函數取絕對值，使噪聲值等於0處發生突變，產生湍流紋理：
- 公式：
fbm = |noise(st)| + 0.5 * |noise(2*st)| + 0.25 * |noise(4*st)|

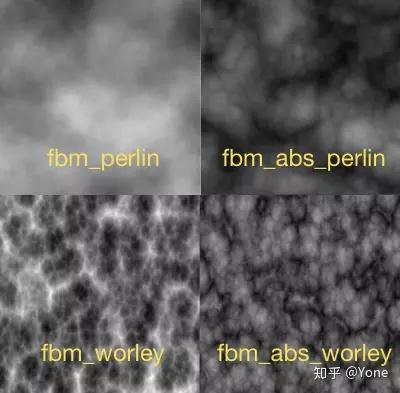

// 湍流分形噪声floatfbm_abs_noise(vec2p){...for(inti=0;i<OCTAVE_NUM;i++){f+=a*abs(noise(p));// 对噪声函数取绝对值...}returnf;}現在結合上文提到的梯度噪聲和細胞噪聲分別進行fbm，可以實現以下效果：
翹曲域（Domain Wrapping）
翹曲域噪聲用來模擬捲曲、螺旋狀的紋理，比如煙霧、大理石等，實現公式如下：
- 公式：
f(p) = fbm( p + fbm( p + fbm( p ) ) )
floatdomain_wraping(vec2p){vec2q=vec2(fbm(p),fbm(p));vec2r=vec2(fbm(p+q),fbm(p+q));returnfbm(st+r);}具體實現可參考Inigo Quiles的文章： https://www.iquilezles.org/www/articles/warp/warp.htm
動態紋理
前面講的都是基於2d平面的靜態噪聲，我們還可以在2d基礎上加上時間t維度，形成動態的噪聲。
如下為實現3d noise的代碼結構：
// noise fragment shader#define SPEED 20.varyingvec2uv;uniformfloatu_time;floatnoise(vec3p){// TODO}voidmain(){floatn=noise(uv,u_time*SPEED);// 传入片元坐标与时间gl_FragColor=vec4(n,n,n,1.0);}利用時間，我們可以生成實現動態紋理，模擬如火焰、雲朵的變換。
噪聲貼圖應用
利用噪聲算法，我們可以構造物體表面的紋理顏色和材質細節，在3d開發中，一般採用貼圖方式應用在3D Object上的Material材質上。
Color Mapping
彩色貼圖是最常用的是方式，即直接將噪聲值映射為片元顏色值，作為材質的Texture圖案。
Height Mapping
另一種是作為Height Mapping高度貼圖，生成地形高度。高度貼圖的每個像素映射到平麵點的高度值，通過圖形噪聲生成的Height Map可模擬連綿起伏的山脈。
Normal Mapping
除了通過heightMap生成地形，還可以通過法線貼圖改變光照效果，實現材質表面的凹凸細節。
這裡的噪聲值被映射為法線貼圖的color值。
噪聲貼圖實踐
在WebGL中使用噪聲貼圖通常有兩種方法：
- 讀取一張靜態noise圖片的噪聲值；
- 加載noise程序，切換著色器中運行它
前者不必多說，適用於靜態紋理材質，後者適用於動態紋理，以下主要介紹後者的實現。

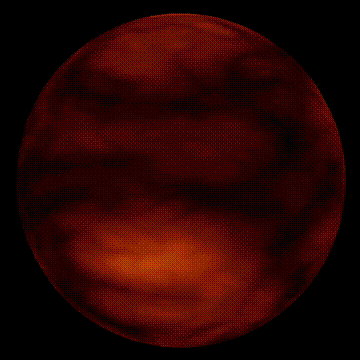

這裡將通過實現如上圖球體的紋理貼圖效果，為了簡化代碼，我使用Three.js來實現。
demo預覽： https:// yonechen.github.io/webg l-noise-examples/web/index.html
首先，按往常一樣創建場景、相機、渲染器，在初始化階段創建一個球體，我們將把噪聲紋理應用在這顆球體上：
classWeb3d{constructor(){...}//創建場景、相機、渲染器//渲染前初始化鉤子start(){this.addLight();//添加燈光this.addBall();//添加一個球體}addBall(){const{scene}=this;this.initNoise();constgeometry=newTHREE.SphereBufferGeometry(50,32,32);//創建一個半徑為50的球體//創建材質constmaterial=newTHREE.MeshPhongMaterial({shininess:5,map:this.colorMap.texture//將噪聲紋理作為球體材質的colorMap});constball=newTHREE.Mesh(geometry,material);ball.rotation.set(0,-Math.PI,0);scene.add(ball);}//動態渲染更新鉤子update(){}}接著，編寫Noise shader程序，我們把前面的梯度噪聲shader搬過來稍微封裝下：
constColorMapShader={uniforms:{"scale":{value:newTHREE.Vector2(1,1)},"offset":{value:newTHREE.Vector2(0,0)},"time":{value:1.0},},vertexShader:`varying vec2 vUv;uniform vec2 scale;uniform vec2 offset;void main( void ) {vUv = uv * scale + offset;gl_Position = projectionMatrix * modelViewMatrix * vec4( position, 1.0 );}`,fragmentShader:`varying vec2 vUv;uniform float time;vec3 random_perlin( vec3 p ) {p = vec3(dot(p,vec3(127.1,311.7,69.5)),dot(p,vec3(269.5,183.3,132.7)),dot(p,vec3(247.3,108.5,96.5)));return -1.0 + 2.0*fract(sin(p)*43758.5453123);}float noise_perlin (vec3 p) {vec3 i = floor(p);vec3 s = fract(p);// 3D網格有8個頂點float a = dot(random_perlin(i),s);float b = dot(random_perlin(i + vec3(1, 0, 0)),s - vec3(1, 0, 0));float c = dot(random_perlin(i + vec3(0, 1, 0)),s - vec3(0, 1, 0));float d = dot(random_perlin(i + vec3(0, 0, 1)),s - vec3(0, 0, 1));float e = dot(random_perlin(i + vec3(1, 1, 0)),s - vec3(1, 1, 0));float f = dot(random_perlin(i + vec3(1, 0, 1)),s - vec3(1, 0, 1));float g = dot(random_perlin(i + vec3(0, 1, 1)),s - vec3(0, 1, 1));float h = dot(random_perlin(i + vec3(1, 1, 1)),s - vec3(1, 1, 1));// Smooth Interpolationvec3 u = smoothstep(0.,1.,s);//根據八個頂點進行插值return mix(mix(mix( a, b, ux),mix( c, e, ux), uy),mix(mix( d, f, ux),mix( g, h, ux), uy), uz);}float noise_turbulence(vec3 p){float f = 0.0;float a = 1.;p = 4.0 * p;for (int i = 0; i < 5; i++) {f += a * abs(noise_perlin(p));p = 2.0 * p;a /= 2.;}return f;}void main( void ) {float c1 = noise_turbulence(vec3(vUv, time/10.0));vec3 color = vec3(1.5*c1, 1.5*c1*c1*c1, c1*c1*c1*c1*c1*c1);gl_FragColor = vec4( color, 1.0 );}`};OK，現在讓WebGL去加載這段程序，並告訴它這段代碼是要作為球體的紋理貼圖的：
initNoise(){const{scene,renderer}=this;//創建一個噪聲平面，作為運行噪聲shader的載體。constplane=newTHREE.PlaneBufferGeometry(window.innerWidth,window.innerHeight);constcolorMapMaterial=newTHREE.ShaderMaterial({...ColorMapShader,//將噪聲著色器代碼傳入ShaderMaterialuniforms:{...ColorMapShader.uniforms,scale:{value:newTHREE.Vector2(1,1)}},lights:false});constnoise=newTHREE.Mesh(plane,colorMapMaterial);scene.add(noise);//創建噪聲紋理的渲染對象framebuffer。constcolorMap=newTHREE.WebGLRenderTarget(512,512);colorMap.texture.generateMipmaps=false;colorMap.texture.wrapS=colorMap.texture.wrapT=THREE.RepeatWrapping;this.noise=noise;this.colorMap=colorMap;this.uniformsNoise=colorMapMaterial.uniforms;//創建一個正交相機，對準噪聲平面。this.cameraOrtho=newTHREE.OrthographicCamera(window.innerWidth/-2,window.innerWidth/2,window.innerHeight/2,window.innerHeight/-2,-10000,10000);this._renderNoise();}第四步，讓renderer動態運行噪聲shader，更新噪聲變量，可以是時間、顏色、偏移量等。

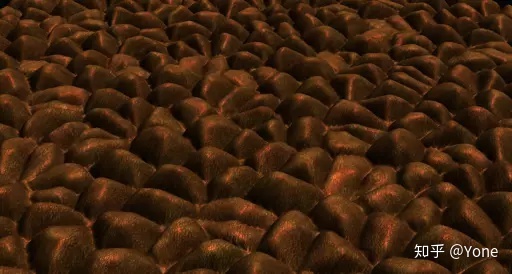

_renderNoise(){const{scene,noise,colorMap,renderer,cameraOrtho}=this;noise.visible=true;renderer.setRenderTarget(colorMap);renderer.clear();renderer.render(scene,cameraOrtho);noise.visible=false;}update(delta){this.uniformsNoise['time'].value+=delta;//更新noise的時間，生成動態紋理this._renderNoise();}通過同樣的方法，我們可以試著用在將高度貼圖上，比如用Worley Noise構造的鵝卵石地表： https:// yonechen.github.io/webg l-noise-examples/web/heightmap.html
最後
本文相關的代碼地址： https:// github.com/YoneChen/web gl-noise-examples
我是前端Yone，喜歡分享Web 3D相關技術，歡迎大家關注
參考資料
- OpenGL複雜地形的Shader實現： https://blog.csdn.net/Mahabharata_/article/details/78168432
- The Book of Shader -圖形噪聲： https://thebookofshaders.com/11/
